La máquina de marcado láser portátil

Modelo : KN-MI20/KN-MI30/KN-MI50

Categoría : Máquina de marcado láser de fibra

Marca : Kano Láser CNC

Color : Azul y argénteo

Rango de precios : $2000-$6500(depende de configuración)

Clasificación : 4.8

Puntos de vista : 17642

Capacidad de suministro : 50 juegos / mes en stock

Descripción del producto

Introducción de producto


La máquina de marcado láser portátil con fuente de láser de fibra es adecuada para marcar joyas, relojes, carcasas de teléfonos, teclados, anillos, etiquetas, componentes electrónicos. El sistema de marcado láser portátil es fácil de transportar o mover, ahora la máquina portátil de marcado láser de fibra a la venta a un precio asequible.


Los detalles de componentes de máquina




Fuente de láser: Raycus de China


Salida láser de alta estabilidadEnergía de pulso único altaAlta eficiencia de marcadoTiempo de estabilización de pulso cortoAlta fiabilidadOperación sin mantenimiento



Cabezal de galvo: Sino


El galvanómetro tiene buena estabilidad de funcionamiento, alta precisión de posicionamiento, velocidad de marcado rápida y gran capacidad antiinterferente. El ángulo de escaneo mecánico estándar es de ± 11 ° y el ángulo de escaneo mecánico máximo es de ± 15 °



Lente F-theta: Wavelength de Singapur


La lente se usa comúnmente en sistemas de escaneo de galvanómetro para marcado, grabado y corte con láser; con la capacidad de entregar un punto enfocado a muchos puntos dentro de un campo de escaneo.




Placa de control: BJJCZ de Beijing de China


Original Beijing JCZ sisteme de control, EZCAD software ( soporte windows 7/8/10), Soporte Photoshop, dibujo de Coral y forma de AI, PLT, DXF, BMP, DST, DWG, DXP etc.




Computador: Lenovo


La CPU y la tarjeta gráfica funcionan con un consumo de energía estándar, programado automáticamente y equilibran el ruido de funcionamiento y el rendimiento de toda la máquina.



Sistema indicador de luz roja


Sistema de enfoque doble rojo interno y externoAyudarte a encontrar fácilmente la longitud del foco



Gafas de protección


Proteger ojos de operadores de máquina láser, evitar la radiación.



 Líneas fijadas


 Adjuntar dos lineas fijadas, cuando graba igual area en igual materia, con este fijas la posición, poder ahorrar más tiempo.



Pedal


Libere sus manos, mejore la eficiencia de marcado, pise el pedal y marque una vez.



Componente electrónico


Adopte componentes electrónicos genuinos para conectar el circuito, todo está ordenado y secuenciado, es conveniente encontrar el circuito correspondiente para la detección cuando se encuentran problemas.


Accesorios que se pueden utilizar con la máquina





Dispositivo rotativo: diámetro 80mm


* Joyería: como anillos, pulseras

* Cilindro: como tazas, botellas de coca cola, tubo de acero, batería

* Círculo hueco: cojinete, cable




Dispositivo para no deformar


Generalmente se utiliza para máquinas de más de 50 W, se necesita principalmente para cortar metal. Cuando se corta placas de metal delgadas, las placas no se pueden colocar directamente sobre la mesa de trabajo, porque el láser de fibra trabaja con efectos térmicos y sigue marcando una parte de la placa durante mucho tiempo. Marque hasta que se corte el tablero, un calentamiento prolongado en un mismo lugar hará que la placa se deforme. En este momento, este dispositivo es necesario para sujetar la placa para aislar y no deformar.




Extractor de humo

Cuando la máquina de marcado trabaja para marca profunda o corte de metal, producirá más humo que marca general. En este momento, para proteger el aire de la tienda, es muy adecuado configurar un extractor de humo. Si la máquina de marcado se utiliza en la fábrica, el humo puede ser emitido por sí mismo.


Aplicaciones de máquina

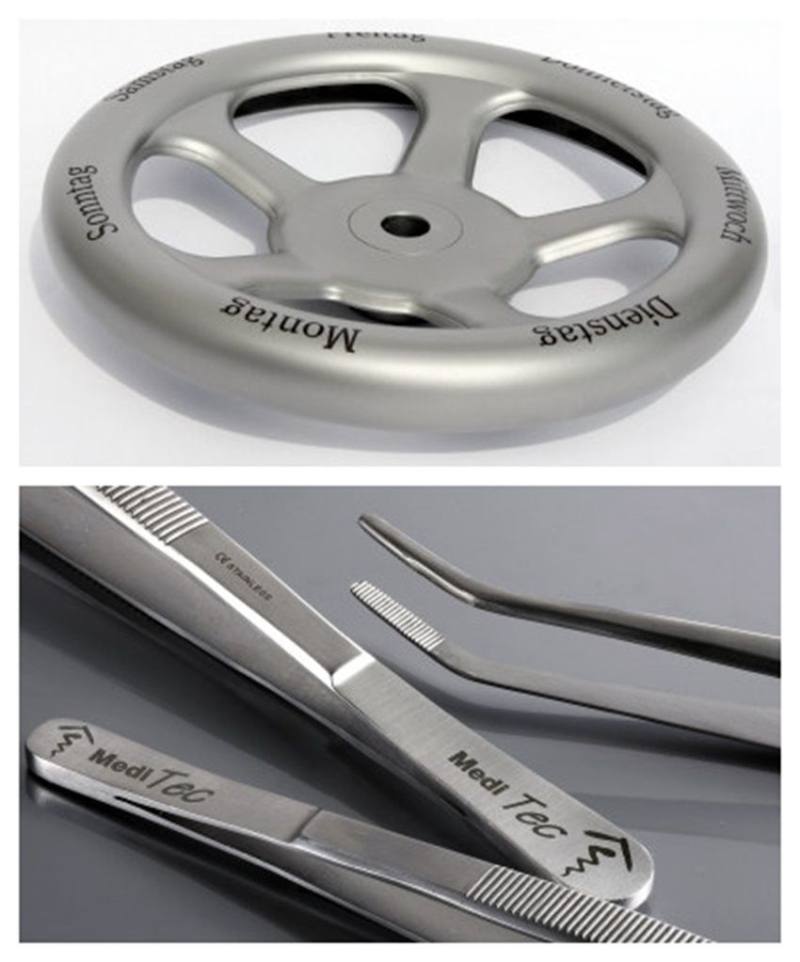

1. Materiales aplicables: cualquier material metálico (incluidos los metales preciosos), plásticos de ingeniería, materiales de galvanoplastia, materiales de revestimiento, materiales de revestimiento, plásticos, caucho, resina epoxi, cerámica y otros materiales.

2. Industrias aplicables: joyas, relojes, teclado de teléfono, llaves translúcidas de plástico, componentes electrónicos, circuitos integrados (IC), electrodomésticos, productos de comunicación, artículos sanitarios, herramientas, accesorios, cuchillos, anteojos, autopartes, hebillas para equipaje, utensilios de cocina, productos de acero inoxidable y otras industrias.


 Garantía y Servicio de Postventa


1. Servicio postventa completo las 24 horas: nuestro ingeniero experto ayudará al cliente a resolver el problema por Whatsapp, Skype, Teamviewer o Chat en línea a tiempo cuando surjan problemas.

2.Todas las máquinas terminadas que entregamos son 100% estrictamente probadas por nuestro departamento de control de calidad y departamento de ingeniería.

3.El servicio OEM personalizado y los pedidos de OEM son bienvenidos debido a nuestras abundantes experiencias. Todos los servicios OEM son gratuitos, el cliente solo debe proporcionarnos su dibujo del logotipo, los requisitos de función, los colores, etc. No se requiere MOQ. Ninguna de su información de identificación personal (como su nombre, dirección, dirección de correo electrónico, información bancaria, etc.) será revelada o compartida con terceros. Sobre contacto, todas sus consultas o preguntas o ayuda serán respondidas dentro de las 24 horas, incluso en vacaciones, también, no dude en llamarnos si tiene alguna pregunta de emergencia.







Parámetro técnico

Parámetros técnicos


Modelo

 KN-MI20/KN-MI30/KN-MI50

Potencia de láser

 20W/30W/50W

Longitud de onda láser

 1064nm

Longitud de la fibra de salida

 2m

Área de trabajo

 100*100mm/200*200mm/300*300mm

Ancho de pulso

 90-120ns

Rango de frecuencia de repetición

 20-80kHz

Calidad de haz típica, M2

 <1.8

Energía de pulso único

 1mJ

Estabilidad de potencia de salida

 <3%

Diámetro del haz de salida

 7±1mm

Rango de ajuste de potencia de salida

 10% -100%

Ancho mínimo de línea

 0.01mm

Carácter mínimo

 0.1mm

Precisión de repetibilidad

 ±0.001mm

Tiempo de encendido del láser

 180 μseg

Tiempo de apagado del láser

 180 μseg

Velocidad de marcado

 0-5000mm/s

Velocidad de escaneo

 0-7000mm/s

Voltaje de trabajo

 220V ± 10% / 50Hz  110V ± 10% / 60Hz  personalizado

El consumo de energía

 500-600w

Forma de enfriamiento

 Por aire

Ambiente de trabajo

 Limpio y sin polvo o menos polvo

Tiempo de trabajo continuo

 >16h

Humedad

 45 ~ 85% (sin condensación)

Vida de laser

 >100000 horas

Temperatura de funcionamiento

 0 ~ 40℃

 Formato de marcado

Gráficos, texto, códigos de barras, código QR, fecha automática, número de lote, número de serie, etc.

Formato gráfico de soporte

Ai, plt, ;dxf, dst, svg, nc, bmp, jpg, jpeg, gif, tga, png, tiff, tif

Tamaño de embalaje(L*W*H)

62*64*109cm

Peso neto/bruto

45kg/70kg


 Características del producto y ventajas


1. Alta estabilización: la máquina de marcado láser de fibra portátil está equipada con el cabezal de escaneo sino galvo de la mejor marca.

2. Alta velocidad: las potentes funciones del software son compatibles con el sistema de escaneo importado, la velocidad máxima de marcado puede alcanzar los 7000 mm / s.

3. Comodidad: la máquina de marcado láser portátil adopta una estructura de diseño integrada y portátil, fácil de transportar, de tamaño pequeño y sin mantenimiento.

4. Ahorro de energía: el consumo de energía de toda la máquina menos 500W.

5. Larga vida útil: la máquina de marcado láser protable no tiene consumo, y la vida útil del láser de fibra puede alcanzar las 100.000 horas.

6. Haz de luz perfecto: el haz de luz de enfoque de la máquina de marcado láser de fibra portátil es inferior a 20um, especialmente se aplica a marcado sutil y preciso.

7. Función potente: Compatible con los archivos de CorelDraw, AutoCAD, Photoshop, etc. Compatible con el formato de archivo de PLT, PCX, DXF, BMP, etc. Compatible con la codificación automática, número de serie, número de lote, código de barras, código QR, 2D código y así sucesivamente.


Foco de diferentes lentes


Parámetro optico            Field lens range (mm)            Focus(mm)
f=63            50*50            85
f=100            70*70            110
f=163/160            100*100            195
f=210            150*150            255
f=254            175*175            285
f=290            200*200            330
f=420            300*300            475


Parámetros para acero inoxidable en colores con láser fibra


Color            Potencia (Power)            Velocidad (Speed)            Relleno (Hatch)            Foco (Focus)
Blanco            20            700            0.06            Está en foco
Amarillo            60            700            0.06            Está en foco
Negro            90            150            0.02            No está en foco, más o menos 7mm de distancia desde foco
Color            90            150cámbialo más grande            0.02            Igual que negro


Conocimiento de software: EzCad


Hatch se utiliza para obligar a EzCad a calcular los rellenos de sombreado de los objetos actuales.


Interfaz de ¨Hatch¨ de software EzCad para ajustar parametros y rellenar


(Mark Contour) Marcar contorno: si mostrar y marcar el contorno del objeto actual o no.

1.

 significa que cuando haga clic en esto, marque la línea de sombreado primero y luego marque el contorno.

2.

 significa que cuando haga clic en esto, marque el contorno primero y luego marque la línea de sombreado.


Hatch 1/2/3: Los usuarios pueden tener tres parámetros de llenado independientes para llenar el mismo objeto al mismo tiempo.

A cada grupo de parámetros de llenado se le puede asignar un número de pluma, que representa un grupo de parámetros de marcado.


(Enable) Habilitar: si permitir la validez del parámetro de sombreado actual.


(All calc) Todo calc: Al elegirlo, marque todo el sombreado que esté en la misma línea. Ningún sistema de selección marcará como orden en la lista de objetos, marcará la línea de sombreado en el primer rectángulo, luego marcará la línea de sombreado en el segundo rectángulo, y así sucesivamente.


1.

 Relleno unidireccional: la línea de relleno se marcará de izquierda a derecha.

2.

 Relleno bidireccional: la línea de relleno se marcará primero de izquierda a derecha y luego de derecha a izquierda.

3.

 Relleno de anillo: llene el objeto como un anillo desde el exterior hacia el interior.

4.

 Optimice el llenado bidireccional: similar al llenado bidireccional, pero todo fin está conectado.

5.

 Optimice el llenado bidireccional: Salta a una posición vacía.


6.

 El espacio entre las dos líneas de relleno.


7.No es necesario cambiar los parámetros restantes de esta interfaz.


Problema comun

Preguntas más frecuentes


1.¿Cómo instalar y ejecutar la máquina de grabado láser de fibra?

Nuestro ingeniero ha instalado la máquina antes del envío, para la instalación de algunas piezas pequeñas, le enviaremos el manual del usuario junto con la máquina. El 99% de los clientes pueden aprender por sí mismos.


2.¿Cómo puedo obtener la muestra para verificar su calidad?

Si desea marcar una muestra para verificar la calidad, podemos ayudarlo a hacerlo. primero debe proporcionarnos el logotipo o el diseño, se pueden proporcionar muestras de marcas gratuitas.


3.¿Hay piezas de desgaste para la máquina de marcado láser y cuánto necesito comprar?

La máquina de marcado láser no tiene partes consumibles. La configuración principal de la máquina es el láser, el galvanómetro y la lente F-theta. Si el polvo se limpia a tiempo después de usar la máquina, estas partes no se dañarán. Nuestra garantía es para toda la máquina. Una vez que se rompe algo, contáctenos lo antes posible y le daremos una solución razonable, como enviarle una nueva.


4.¿Cuál es el paquete de la máquina de grabado láser de fibra?

Tenemos un paquete de 3 capas: para el exterior, adoptamos un estuche de madera; en el medio, la máquina está cubierta por espuma, para protegerla contra sacudidas; para la capa interior, la máquina está cubierta por una bolsa de plástico engrosada para impermeabilidad


5.Quiero cortar chapa de acero inoxidable de 1 mm, área de trabajo de 300 * 300 mm.

Este es el caso. El rango de marcado de máquina de marcado láser depende de lente F-theta. Cuanto más pequeña es la lente F-theta, más corta es la distancia focal y más fuerte es la potencia. Por ejemplo, la distancia focal de lente 100 * 100 mm es 160 mm, la distancia focal de lente 300 * 300 mm es de 420 mm. Cuando se trabaja a larga distancia, el material de trabajo es débil en contacto con la luz, lo que no es suficiente para cortarlo en poco tiempo, pero si hay suficiente tiempo, tomará aproximadamente 1-2 días cortar una pieza.


6.¿Puede máquina de marcado láser grabar color?

Este es el caso, máquina de marcado láser puede grabar en negro, blanco y amarillo en acero inoxidable. Si desea varios colores, será otra máquina de marcado láser MOPA, que es una máquina profesional de marcado de color en acero inoxidable. La diferencia principal es el láser y algunos parámetros técnicos. Puedes buscar en el blog para más detalles.


7.¿La máquina de marcado láser de fibra utiliza electricidad doméstica o electricidad industrial?

Máquina marcado láser utiliza electricidad doméstica, 220V 50Hz o 60Hz.


8.¿Sabes la diferencia entre 20w y 30w?

Sí, 20w principal marcar en la superficie, velocidad de marca es normal. 30w poder marcar profundamente hasta 0.8mm en metales, miestras si marcar en la superficie, la velocidad más rápido que 20w.
